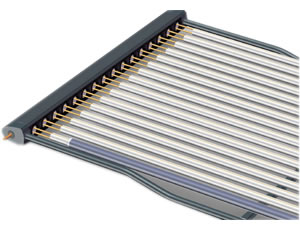

U-Rohr-Vakuumröhrenkollektor HUJ

Beschreibung - U-Rohr-Vakuumröhrenkollektor HUJ
Thermischer Sonnenkollektor spielt eine bedeutende Rolle bei der Solarheizanlage. Drei Arten von thermischen Solarkollektor sind verfügbar: Röhrenkollektor, Flachkollektor, kunststoffbeschichteter Sonnenkollektor.

Eigenschaft - U-Rohr-Vakuumröhrenkollektor HUJ
1. Keine Flüssigkeit in den Vakuumröhren, keine Explosion der Röhre im Winter;
2. Einfache Montage, zu der Architektur perfekt passen;
3. Patentierte beschichtete Vakuumröhren, Grad des Vakuums: 5*10^-4 pa, Absorptionsgrad von 94% bis 96%, lange Lebensdauer (über 15 Jahre);
4. Solar Keymark und CE geprüft, die Norm EN12975 erfüllen;

Einsatz - U-Rohr-Vakuumröhrenkollektor HUJ
Der Sonnenkollektor kann in den Solarheizanlagen zur Erwärmung von Wasser und Heizungsunterstützung montiert werden. Diese Solartechnik wird für Familien- und Industriebedarf, Hotels, Schulen u.a. eingesetzt. Außerdem, kann sie auch Heizung für Schwimmbad und Wärme für Fußboden oder Klimaanlage unterstützen.

Technische Daten - U-Rohr-Vakuumröhrenkollektor HUJ

1. Technische Daten - Vakuumröhren:

Länge	1600MM/1800MM/2100MM
Aufbau	Glas - Glas
Durchmesser der Außenröhre	58±0.7MM
Wandstärke der Glasröhre (außen)	1.8±0.15MM
Durchmesser der inneren Röhre	47±0.7MM
Wandstärke der Glasröhre (innen)	1.6±0.15MM
Material	Borsilikatglas 3.3
Membran	AIN/SS-AIN/CU
Grad des Vakuums	P≤5.0*10-4
Temperaturbegrenzung	270℃~300℃
Wärmeverlust	≤0.6W/(㎡℃)
Nenndruck	0.6pa

2. Technische Daten - Kollektor
Material der druckbeständigen Bauteile: Kupfer
Dämmmaterial: Polyurethan
Außenbehälter: 6063T5
Kollektoranschluss: ￠15 Kupferrohr
Nenndruck: 0.6pa
Temperaturbegrenzung: 120℃

Technische Daten von dem U-Rohr-Vakuumröhrenkollektor

Modell	Ausmaß(mm)	Monta -gewinkel	Absor -ptions -fläche(㎡)	Vakuumröhre			Wasserspeicher		Gewicht -(KG)	Verpackung	Tragfä -higkeit -(Set)
				Länge (mm)	Durch -messer	Quan -tität	Volu -men -(L)	Durchs -chnitt -liche -Wand -dicke -der -Isolation (mm)			20'GP	40'GP
HUJ12/1.6	1778×1284 ×134	0~90°	1.003	1600	φ58	12	1.73	30	42.13	Im Paletten	60	120
										2 Stk/Karton	52	106
										1 Stk/Karton	42	90
HUJ12/1.8	1978×1284 ×134	0~90°	1.131	1800	φ58	12	1.90	30	47.08	Im Paletten	60	120
										2 Stks/Karton	48	100
										1 Stk/KARTON	42	90
HUJ12/2.1	2278×1284 ×134	0~90°	1.328	2100	φ58	12	2.16	30	53.01	2 Stk/Karton	48	100
										1 Stk/KARTON	42	90
HUJ16/1.6	1778×1636 ×134	0~90°	1.336	1600	φ58	16	2.29	30	55.51	Im Paletten	46	96
										2 Stks/Karton	40	88
										1 Stk/KARTON	33	69
HUJ16/1.8	1978×1636 ×134	0~90°	1.510	1800	φ58	16	2.53	30	61.65	Im Paletten/Karton	46	96
										2 Stk/Karton	40	88
										1 Stk/KARTON	33	69
HUJ16/2.1	2278×1636 ×134	0~90°	1.764	2100	φ58	16	2.87	30	69.70	2 Stk/Karton	40	80
										1 Stk/Karton	27	69

3. Effizienz
Die Parameter werden von dem deutschen Forschungsinstitut Fraunhofer geprüft.
Max. transiente Effizienz des Kollektors: η0a=0.779
Wärmeverlustkoeffizient: α1a=2.103W/㎡K
Α2a=0.0107W/㎡K² wir Gruppe stellt Ihnen Solarheizsystem, Solar- Warmwasserbereiter, Sonnenkollektor, PV-Produkte (Solar- Gartenlampe, Solar-Straßenlampe u.a.) zur Wahl.
